食洗機を取り付けよう その3 電源設置篇

2008-11-22

食洗機を取り付けよう！　その３　電源設置篇です。

取り付けようとしているビルトイン食器洗い乾燥機は、１００V電源で稼動します。　
したがって、設置しようとしているキッチン下部に１００V電源が必要となります。　元から設置されている場合は、それを利用すればいいのでなんら問題もないのですが、我が家のキッチンは設置されていませんでした。

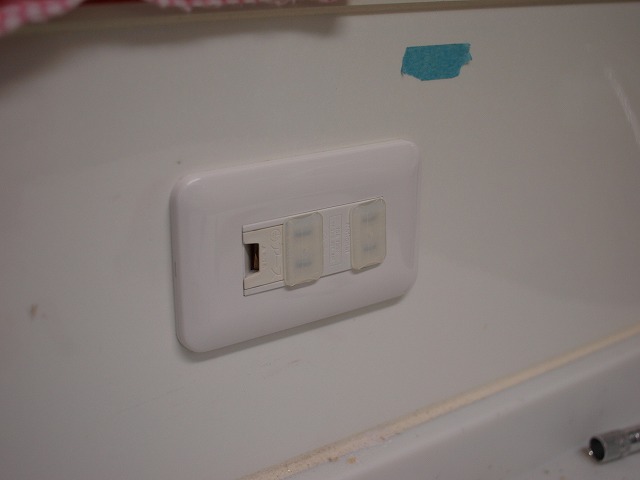

ですが、キッチンカウンター上部に調理機器（ミキサーとかジューサー）を使用する為に設けられたと思われるアース端子付の１００V電源コンセントがあります。　これを利用できればラッキー！

このコンセントに繋がっている電気機器をチェックしたところ、蛍光灯が２つと冷蔵庫のみ。　これなら、数アンペア程度しか電気を消費していないので、ビルトイン食洗機をここから取っても大丈夫そう！

で、早速工事開始！

キッチン上のコンセントを外して中の様子をチェック。　うん。　問題なく分岐できそうです！

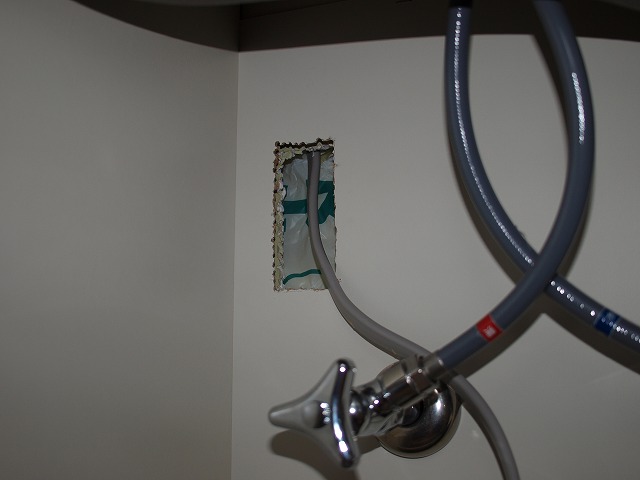

キッチン下のコンセントを設置したい箇所を穴あけ。

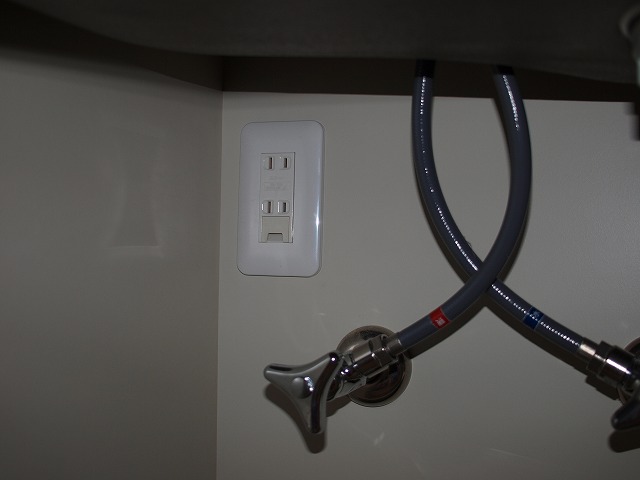

上下間の壁裏にVVF線を通して、下部のコンセントを設置。

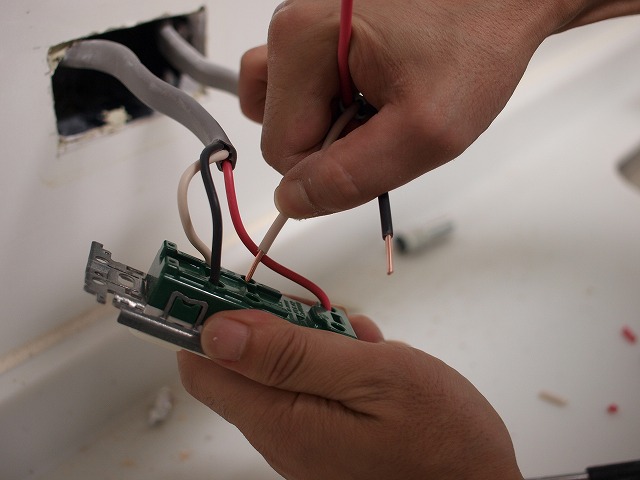

上部のコンセントから分岐させる。




ま、簡単な説明ですが、上記のような感じで電源コンセントが設置できました。

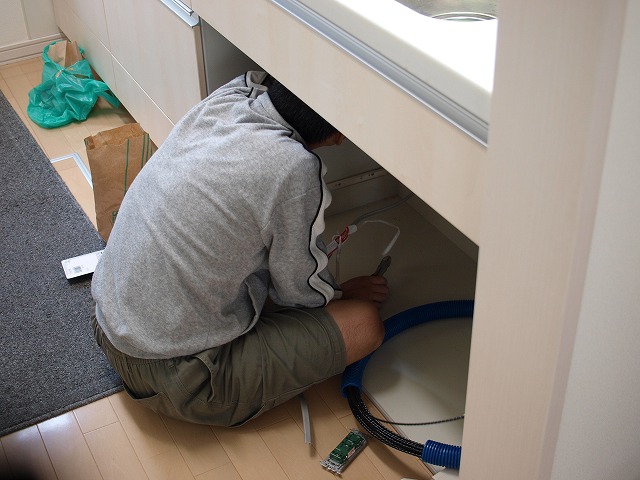

苦労した点としては、VVF線を這わせた時でしょうか。　間柱が邪魔していたので、これを貫通させる作業に苦労しました。

とりあえず、これで無事に電源が設置出来ました！　部品代は１５００円くらいかな～。　業者に頼むとこれだけでも５０００円は取られますからね。　もちろんこの手の電源工事を自宅で行う場合であっても、電気工事士の免許は必要となりますので注意願います。　　

次は、300mm幅ストッカー篇です。
